Rupture du barrage de Kakhovka : que nous montrent les satellites ?
La rupture du barrage de Kakhovka au sud de l’Ukraine a eu lieu tôt le matin du 6 juin 2023.

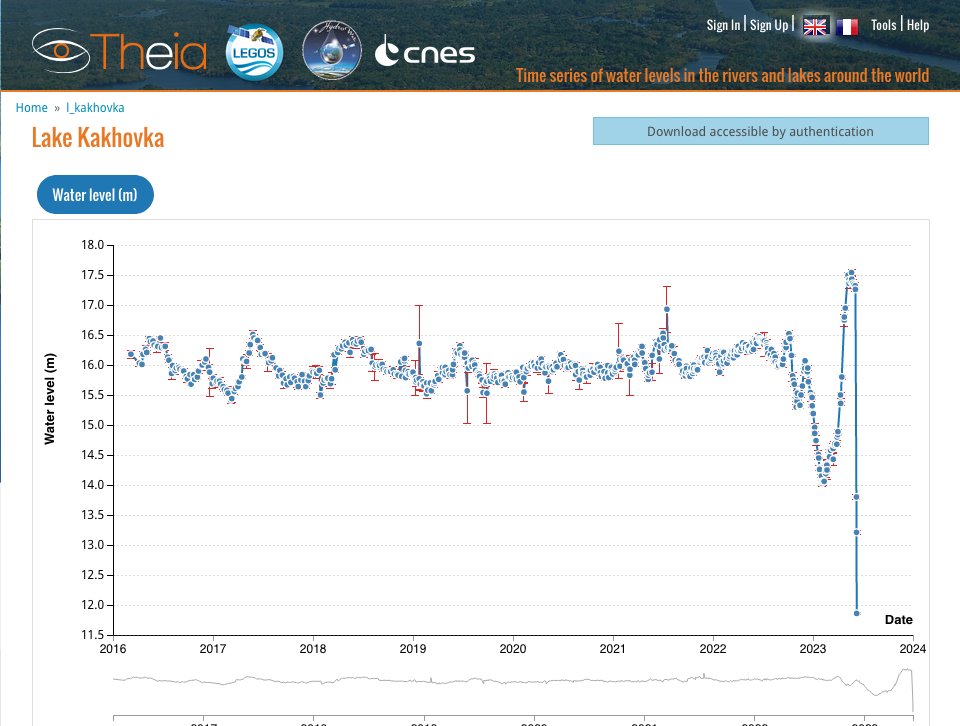

L’évolution de la hauteur d’eau du lac mesurée par altimétrie satellite est disponible sur Hydroweb. On peut constater que le niveau du lac est passé de 13,80 m le 8 juin à 08:18 à 11,86 m le 9 juin à 08:28, soit une baisse proche de deux mètres en 24h. La surface du lac Kakhovka dans la base OpenStreetMap est 2055 km2 (*). Donc en négligeant les apports en amont du réservoir et l’évaporation, on peut estimer le débit sortant en m3/s : 2055 km2 × 2 m / jour = 2055’000’000 × 2 / (24 × 3600) = 48’000 m3/s. A titre de comparaison, ce débit est similaire à celui du fleuve Congo, ou bien cent fois celui de la Seine.

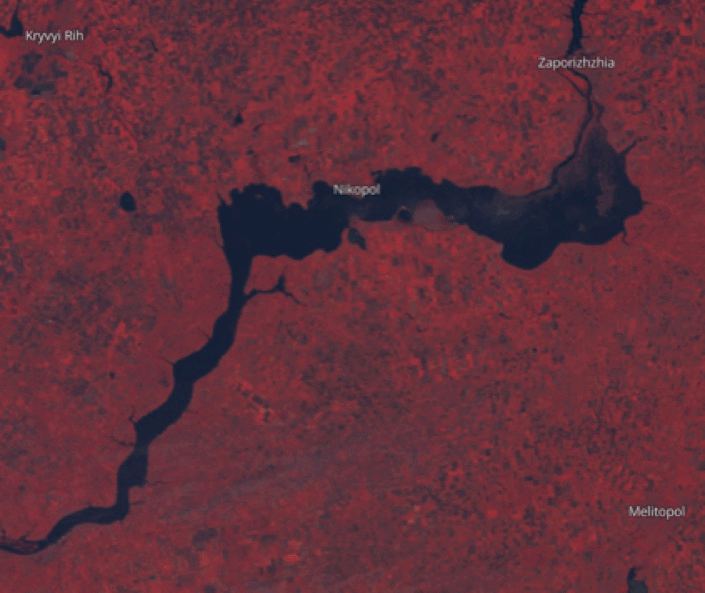

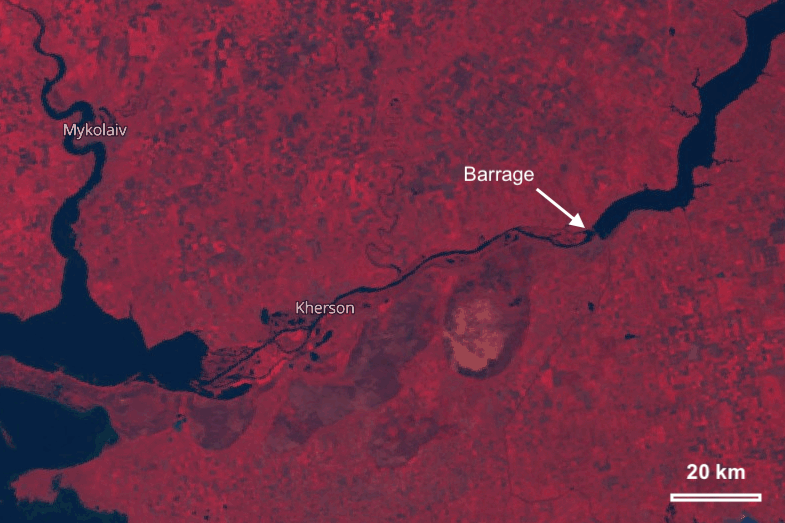

La vidange du lac se voit aussi par imagerie optique. La bande infrarouge du capteur OLCI du satellite Sentinel-3 permet de bien distinguer la surface inondée en aval du barrage autour de Kherson [voir dans le EO Browser].

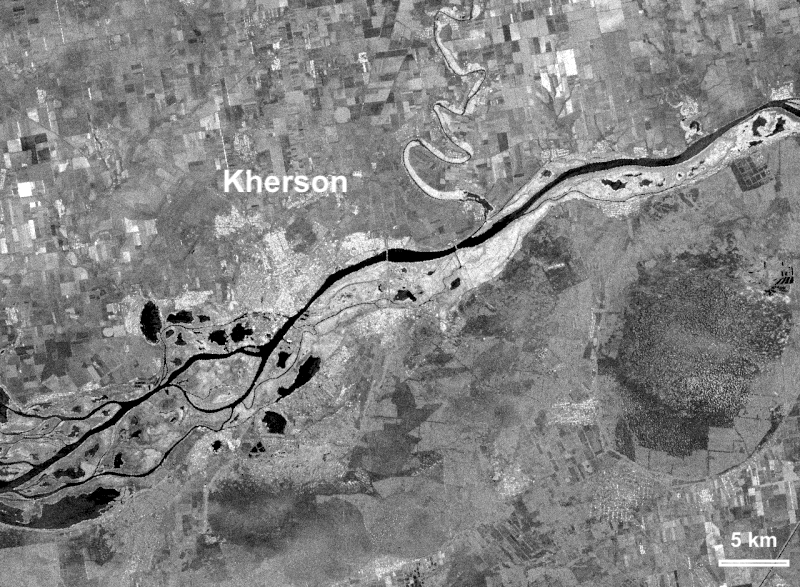

Ces images ont une résolution assez faible (300 m/pixel) donc on ne peut pas vraiment zoomer davantage sur Kherson. Pour cela il faut chercher des images Sentinel-2 à 20 m de résolution. Malheureusement, la fréquence de revisite de Sentinel-2 est plus faible et les inondations autour de Kherson sont cachées par des nuages dans l’image Sentinel-2 du 8 juin. En revanche, les images radar du satellite Sentinel-1 ne sont pas obstruées par les nuages et révèlent les zones inondées (baisse de la rétrodiffusion = teintes plus sombres) [EO Browser] :

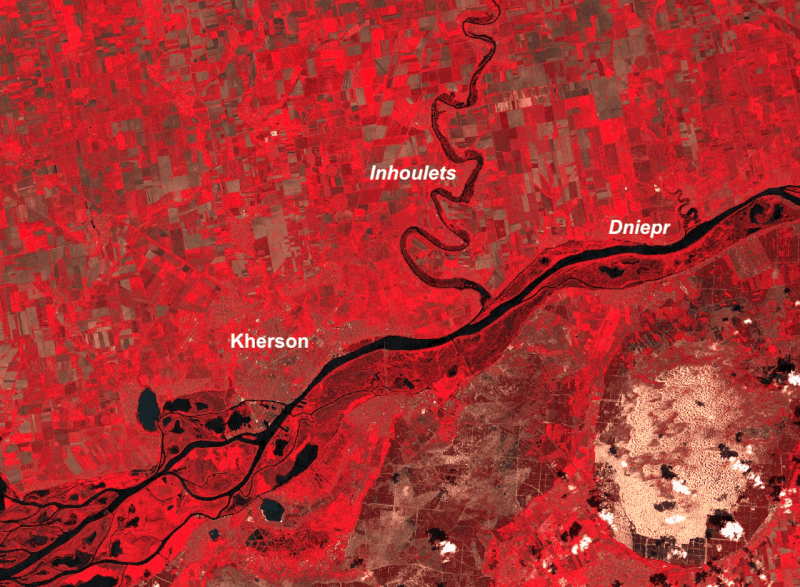

Les images Landsat montrent aussi l’ampleur des inondations. La montée des eaux dans le fleuve Dniepr a même causé la remontée du niveau de l’eau dans son affluent l’Inhoulets !

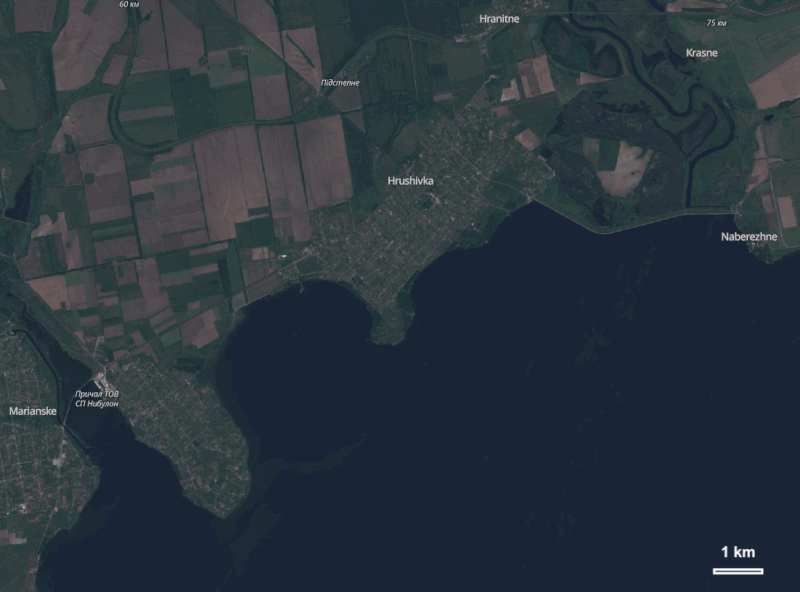

Sentinel-2 nous permet tout de même de voir le retrait du lac en amont du barrage. Vers Marianske, le trait de côté a reculé de plusieurs centaines de mètres en trois jours.
Toutes ces images et données sont publiques et peuvent être diffusées librement.

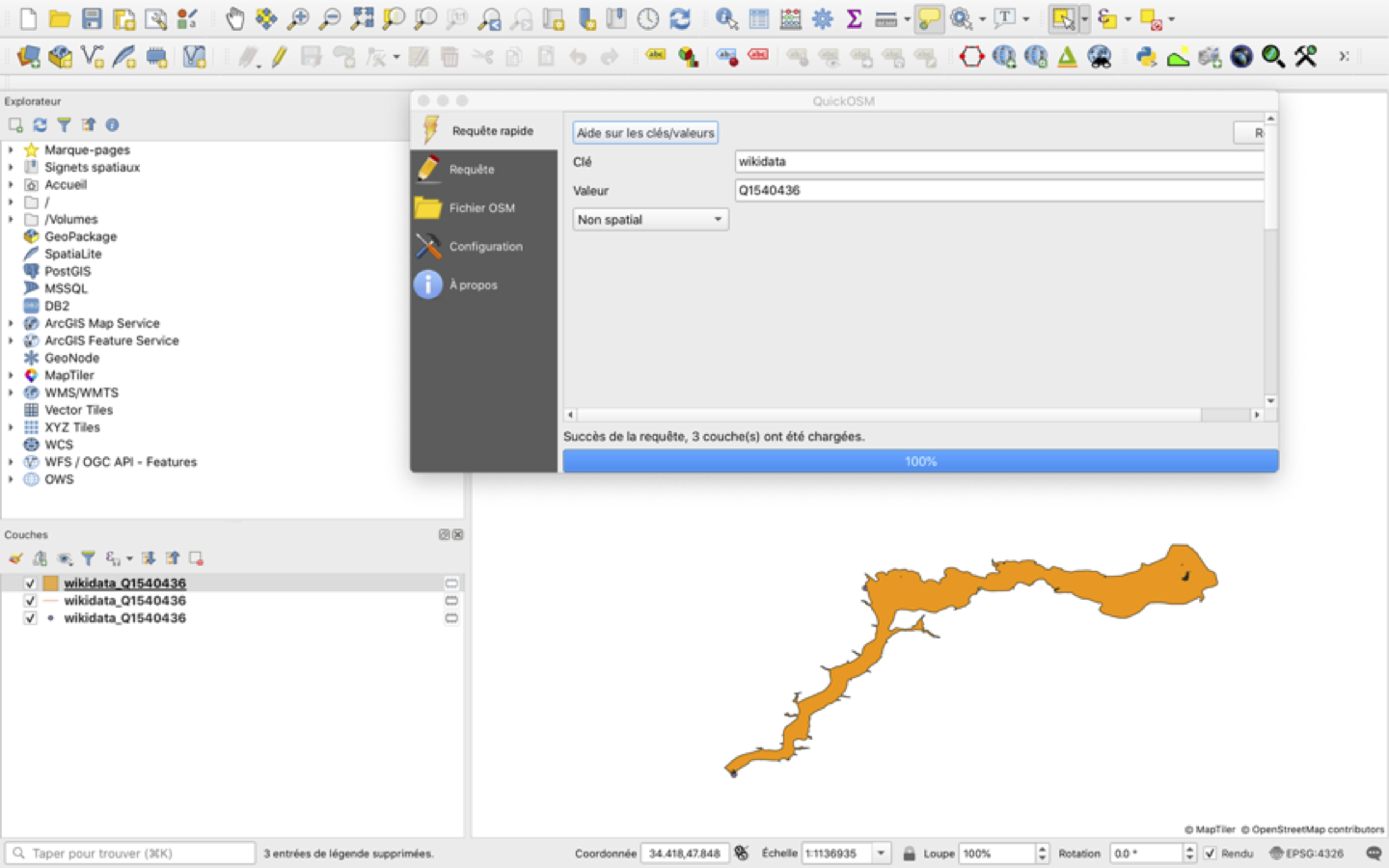

(*) On peut récupérer le polygone du lac via le plugin QuickOSM par exemple en recherchant la clé wikidata donnée sur openstreetmap.

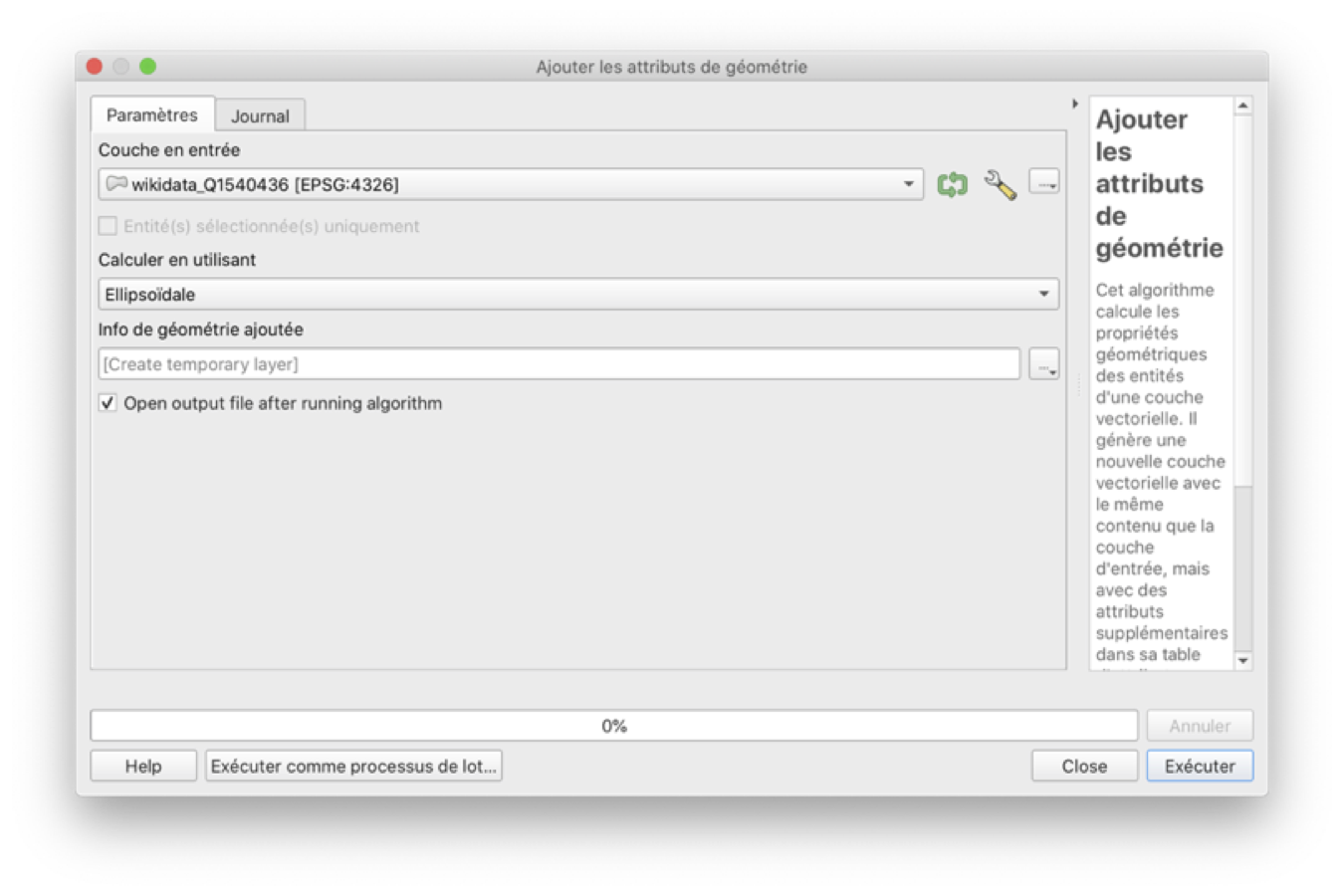

et calculer sa surface via le menu vecteur > ajouter les attributs de géométrie (attention à bien sélectionner « Ellipsoïdale » ou bien d’utiliser un système de projection adapté au calcul des aires).
Pour en savoir plus sur Hydroweb : Cretaux J-F., Arsen A., Calmant S., et al., 2011. SOLS: A lake database to monitor in the Near Real Time water level and storage variations from remote sensing data, Advances in space Research, 47, 1497-1507 https://doi.org/10.1016/j.asr.2011.01.004

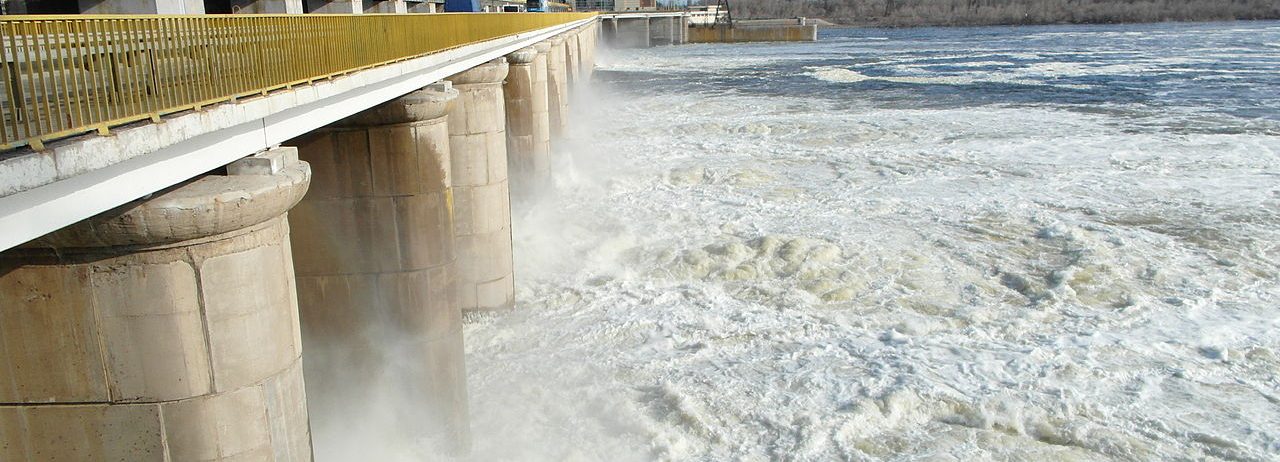

Photo du barrage de Kakhovka par Lalala0405 (Avril 2013) CC BY-SA 3.0, https://commons.wikimedia.org/w/index.php?curid=25621373
